Naprawa układów SMD w komputerach wymaga odpowiedniego przygotowania, sprawdzonych narzędzi oraz skrupulatnej techniki. Każdy serwisant powinien znać zasady bezpiecznego lutowania, umiejętnie dobierać parametry pracy i unikać najczęstszych błędów. Poniżej przedstawiono zestaw wskazówek, które ułatwią wykonywanie precyzyjnych napraw elementów powierzchniowych bez ryzyka uszkodzenia delikatnych płytek drukowanych.

1. Przygotowanie stanowiska pracy

Optymalne warunki w miejscu lutowania wpływają na efektywność i bezpieczeństwo każdego procesu. Przed przystąpieniem do naprawy warto zwrócić uwagę na:

• wentylacja – zapewnij dobrą cyrkulację powietrza, by usunąć opary powstające podczas lutowania;
• odpowiednią temperaturę w pomieszczeniu (18–22 °C) oraz wilgotność na poziomie 40–60%;
• stół antystatyczny lub mata ESD, chroniąca wrażliwe układy przed wyładowaniami elektrostatycznymi;
• jasne oświetlenie punktowe, najlepiej z regulacją natężenia i temperatury barwowej;
• prawidłowe uziemienie ciała operatora, np. za pomocą opaski na nadgarstek.

1.1 Niezbędne narzędzia

• lutownica z regulacją mocy i temperatury (od 200 do 350 °C);
• stacja hot air (stacja z gorącym powietrzem) do wymiany większych układów;
• precyzyjne pęsety antystatyczne;
• mikroskopy lub lupy z oświetleniem LED;
• odsysacz do cyny (pompka lub plecionka);
• topnik w żelu lub paście, ułatwiający zwilżanie powierzchni;
• rękawiczki lateksowe lub nitrylowe, chroniące przed zabrudzeniem płaszczyzny;
• sprężone powietrze lub aerozol do czyszczenia PCB.

2. Techniki lutowania elementów SMD

W lutowaniu powierzchniowym kluczowa jest precyzja i kontrola parametrów. Poniżej opisane zostały dwie najpopularniejsze metody montażu i demontażu.

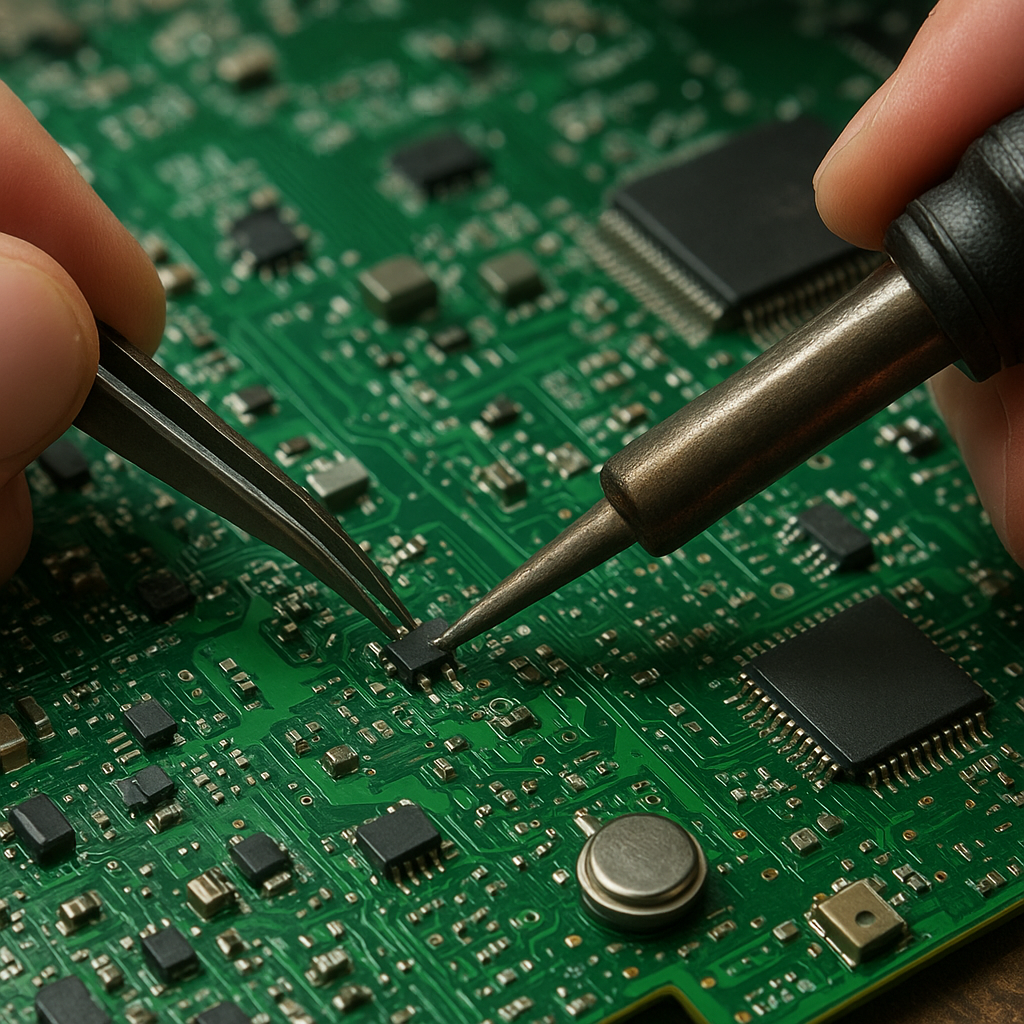

2.1 Lutowanie ręczne

Metoda idealna do napraw pojedynczych elementów o małych obudowach (0402, 0603, SOT-23):

• Na ogrzaną grot lutownicy nałóż odrobinę topnika oraz niewielką ilość spoiwo (cyna SnPb lub bezołowiowa);
• Przyłóż grot do styku pad–nóżka elementu i wprowadź cienki drut cyny, obserwując jak cyna płynie pod wpływem ciepła;
• Usuń lutownicę, gdy spoiwo utworzy gładką przylutowaną powierzchnię bez grudek;
• Po zakończeniu lutowania przetrzyj obszar środkiem czyszczącym, aby usunąć pozostałości topnika.

Ważne jest utrzymanie precyzyjnej regulacji temperatury: zbyt wysoka powoduje odbarwienia laminatu, a zbyt niska – zimne luty i trudności w zwilżaniu.

2.2 Lutowanie z użyciem gorącego powietrza

Technika hot air sprawdza się przy układach QFN, BGA, SOIC, gdzie potrzebna jest jednoczesna obróbka wielu pinów:

• Nagrzej dyszę stacji gorącego powietrza do około 280–320 °C (dobieraj w zależności od rodzaju podłoża i rozmiaru obudowy);
• Ustaw przepływ powietrza na niski lub średni poziom, aby nie zdmuchnąć małych elementów;
• Nałóż cienką warstwę pasty lutowniczej (jeśli montujesz nowy układ) lub topnika przy demontażu;
• Ogrzewaj PCB ruchem kolistym, unosząc stopniowo element aż do odłączenia od płyty;
• Wymontuj układ pęsetą, a po schłodzeniu oczyść pady z nadmiaru cyny.

Nowoczesne stacje pozwalają na programowanie profilów grzewczych, co ułatwia powtarzalne naprawy.

3. Typowe problemy i sposoby ich rozwiązania

Podczas lutowania SMD napotkać można na kilka charakterystycznych trudności. Oto najczęściej występujące:

3.1 Zimne luty

• Przyczyna: niewystarczająco wysoka temperatura lub zbyt krótki czas nagrzewania;
• Rozwiązanie: zwiększ temperaturę grot lub stacji hot air oraz dokładnie oczyść pady przed nanoszeniem cyny.

3.2 Mostkowanie między padami

• Przyczyna: nadmiar spoiwa podczas rozprowadzania cyny;
• Rozwiązanie: wykorzystaj plecionkę odsysającą lub pompę do cyny, a następnie popraw połączenia cienką igłą pęsety.

3.3 Uszkodzenie laminatu

• Przyczyna: zbyt wysoka moc lutownicy lub długie działanie gorącego powietrza;
• Rozwiązanie: obniż moc stacji i stosuj krótsze cykle nagrzewania, ewentualnie chłodzenie przyległego obszaru.

4. Zaawansowane metody kontroli jakości

Po zakończeniu lutowania należy zweryfikować poprawność wykonanych połączeń. Warto skorzystać z:

• pomiaru ciągłości obwodów za pomocą multimetru;
• inspekcji wzrokowej pod mikroskopem (50–200×);
• testów funkcjonalnych płyty głównej – uruchomienie zasilania i obserwacja zachowania komponentów;
• skanowania termowizyjnego, wykrywającego przegrzewające się ścieżki i nowe elementy.

5. Bezpieczeństwo i dobre praktyki

W pracy z lutem i chemikaliami istotne są zasady BHP:

• używaj okularów ochronnych przeciwdziałających odpryskom cyny;
• stosuj maskę lub pochłaniacz oparów;
• utrzymuj stanowisko w czystości i natychmiast usuwaj pozostałości cyny i topnika;
• odsysaj nadmiar oparów przy pomocy wyciągu punktowego;
• regularnie kalibruj urządzenia pomiarowe i lutownicze stacje.

Profesjonalne podejście do lutowania SMD przekłada się na trwałość napraw i zadowolenie klientów. Kluczem jest kombinacja odpowiednich narzędzi, precyzja działania oraz systematyczna kontrola jakości. Dzięki stosowaniu się do przedstawionych wytycznych możliwe jest uniknięcie typowych usterek i zachowanie pełnej funkcjonalności sprzętu komputerowego.
