Diagnostyka komputerowa opiera się w dużej mierze na wczesnym wykrywaniu usterek sprzętowych jeszcze przed uruchomieniem systemu operacyjnego. Jednym z kluczowych narzędzi, które pozwala na szybką weryfikację stanu podzespołów, są kody POST (Power-On Self-Test). Dzięki ich odczytowi można sprawnie zidentyfikować problemy z pamięcią, procesorem, zasilaniem czy innymi elementami płyty głównej. Poniższy artykuł szczegółowo wyjaśnia, jak interpretować komunikaty POST i jak na ich podstawie przeprowadzić skuteczną naprawę.

Co to są kody POST i jak działają

POST jest zestawem wbudowanych w BIOS lub UEFI procedur kontrolnych, które uruchamiają się tuż po włączeniu zasilania komputera. Ich celem jest monitorowanie kluczowych komponentów oraz wykrycie ewentualnych awarii przed próbą załadowania systemu operacyjnego.

• Test zasilania – sprawdzenie napięć na liniach wejściowych i wyjściowych.
• Sprawdzenie pamięci – weryfikacja funkcjonowania modułów RAM.
• Kontrola magistrali PCI/PCIe – upewnienie się, że karty rozszerzeń są prawidłowo wykrywane.
• Weryfikacja procesora – m.in. odczytanie identyfikatora i test podstawowych funkcji ALU.
• Testy chipsetu – komunikacja między rdzeniem płyty a wszystkimi podsystemami.

W trakcie kolejnych etapów POST zapisuje lub wyświetla krótkie, dwucyfrowe kody szesnastkowe. Znajomość ich znaczenia przyspiesza dokładną diagnozę i pozwala uniknąć czasochłonnych, przypadkowych wymian części.

Odczyt kodów na płycie głównej: wyświetlacze, zworki i karty diagnostyczne

Producenci płyt głównych często dodają na PCB mały wyświetlacz lub diody LED, które pokazują kody POST. W zaawansowanych modelach stosuje się dodatkowe złącza do podłączenia zewnętrznych kart debugujących. Warto poznać najpopularniejsze metody odczytu:

1. Wbudowany wyświetlacz LED

• Prezentuje dwucyfrowe kody szesnastkowe.
• Zazwyczaj znajduje się obok slotów pamięci lub gniazda CPU.
• Prosty odczyt bez dodatkowych akcesoriów.

2. Diody diagnostyczne

• Oddzielne diody dla CPU, DRAM, VGA i BOOT.
• Zapalenie konkretnej diody wskazuje obszar, w którym nastąpiła awaria.
• Brak kodu szesnastkowego, ale szybki sposób lokalizacji usterki.

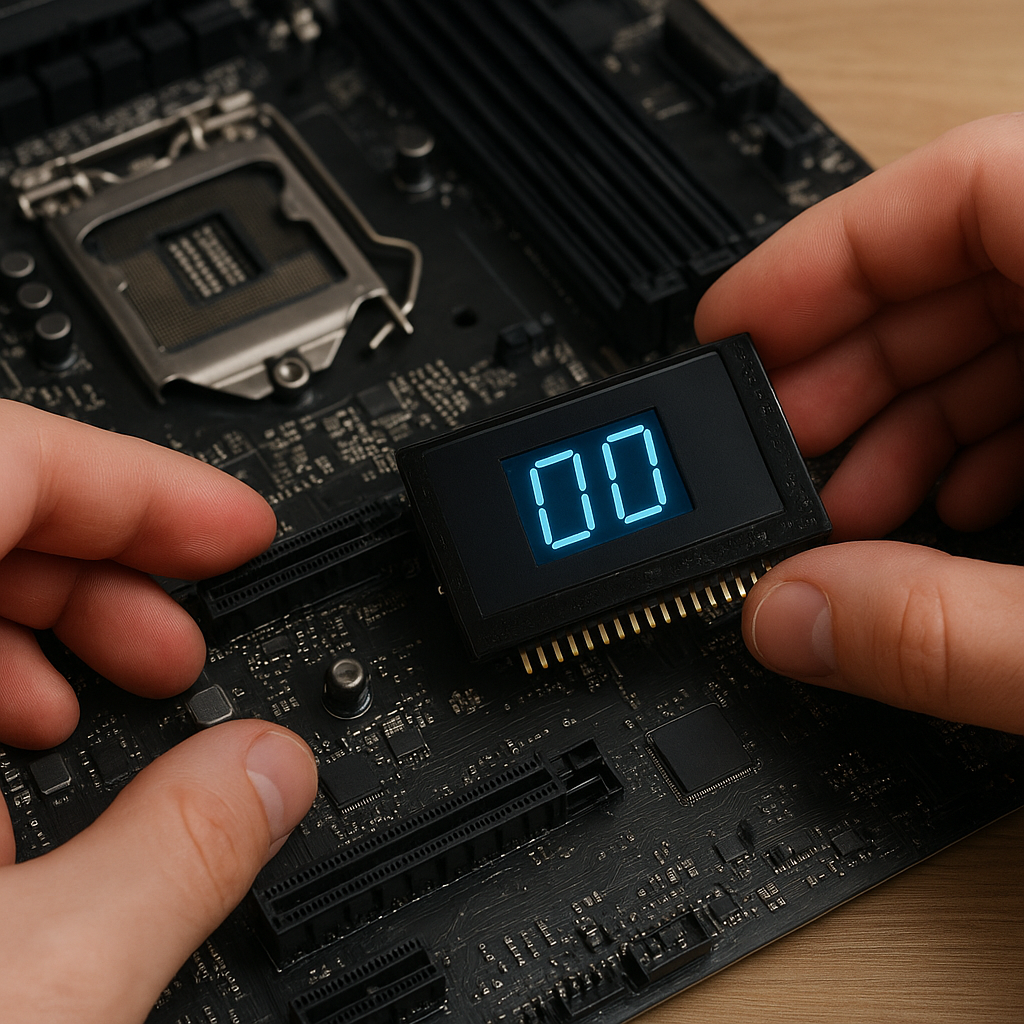

3. Zewnętrzne karty POST

• Podłączane do slotu PCIe, odczytują i wyświetlają kody.
• Przydatne, gdy płyta nie ma wbudowanego wyświetlacza.
• Umożliwiają dokumentację kodów w trakcie pracy serwisu.

Dzięki tym metodom można zyskać pełny przegląd sekwencji testów POST, co pozwala na szybsze ustalenie źródła awarii.

Typowe kody POST i ich znaczenie

Poniżej znajduje się zestawienie niektórych często spotykanych kodów, wraz z najczęstszymi przyczynami ich występowania:

• 00 – Brak komunikacji z CPU lub płyta główna nie otrzymuje zegara. Możliwe przyczyny: nieprawidłowe osadzenie procesora, uszkodzony gniazdo, niewłaściwy BIOS.
• 01–0F – Błędy inicjalizacji chipsetu. Często wynikają z niekompatybilnej pamięci lub wadliwego kontrolera pamięci.
• 10–1F – Problemy z pamięcią RAM. Należy sprawdzić poprawność montażu modułów, ustawienia zegara i timingi.
• 20–2F – Usterki magistrali PCI/PCIe – karta graficzna, kontrolery rozszerzeń lub inne urządzenia nie odpowiadają prawidłowo.
• 30 – Błąd podczas inicjalizacji akcesoriów klawiatury/myszy – sprawdź połączenia USB lub PS/2.
• 40–4F – Zbyt niskie lub zbyt wysokie napięcia na linii 3.3V, 5V lub 12V – konieczna weryfikacja zasilacza.
• FF – Jedyny kod, który w niektórych wersjach BIOS oznacza pełne zakończenie testów; w innych sygnalizuje krytyczny błąd przed ich rozpoczęciem.

Interpretując kody, pamiętaj o dokumentacji producenta płyty głównej. Różne firmy mogą używać nieco innych zakresów kodów lub specjalnych komunikatów.

Praktyczne wskazówki naprawcze przy błędach POST

Gdy odczytasz kod POST, wykonaj następujące kroki:

• Odłącz wszystkie niepotrzebne urządzenia USB i karty rozszerzeń.
• Sprawdź, czy procesor i pamięć RAM są poprawnie umieszczone w gniazdach.
• Zresetuj BIOS poprzez wyjęcie baterii CMOS lub użycie zworki Clear CMOS.
• Wymień tymczasowo moduły RAM lub zasilacz, aby wyeliminować uszkodzone komponenty.
• Aktualizuj BIOS do najnowszej wersji dedykowanej dla Twojej płyty głównej.

Jeśli problem nadal występuje, warto skorzystać z profesjonalnych narzędzi serwisowych, takich jak multimetry, oscyloskopy i specjalne testery napięć. Często już prosta weryfikacja linii zasilających pozwala wykluczyć zasilacz jako źródło usterek. W przypadku błędów pamięci można także wykorzystać programy diagnostyczne uruchamiane z nośników USB, choć większość problemów wyjdzie na etapie samego POST.

Odpowiednia interpretacja kodów oraz metodyczne podejście do kolejnych etapów diagnozy znacznie zwiększają szansę na szybką i skuteczną naprawę wadliwej płyty głównej lub podzespołów współpracujących. Dzięki temu można szybko przywrócić komputer do pełnej sprawności bez niepotrzebnych kosztów i prób na ślepo.
