W artykule omówiono szczegółowo proces mierzenia napięć wyjściowych zasilacza komputerowego za pomocą multimetru. Znajdziesz tutaj wskazówki dotyczące przygotowania stanowiska, kolejnych kroków pomiarowych oraz analizę otrzymanych wyników. Dzięki temu każdy, kto naprawia lub diagnozuje usterki sprzętu, będzie potrafił ocenić stan zasilacza i podjąć odpowiednie działania.

Zrozumienie funkcji i zasady działania zasilacza komputerowego

Zasilacz to serce każdego komputera, odpowiadające za dostarczanie stabilnych i bezpiecznych napięć do kluczowych komponentów, takich jak procesor, karta graficzna czy płyta główna. Standardowe linie napięciowe to:

• +12V – zasilanie silników wentylatorów i dysków;
• +5V – logika i niektóre układy peryferyjne;
• +3.3V – chipsety i układy scalone;
• −12V – coraz rzadziej wykorzystywana linia dla portów szeregowych;
• +5VSB – napięcie podtrzymania przy wyłączonym komputerze.

Zasilacz pracuje w trybie przetwornicy impulsowej, co oznacza, że wewnątrz znajdują się układy przetwarzające napięcie sieciowe na wiele linii o różnych wartościach. Poprawne działanie każdego z tych torów jest kluczowe dla stabilności całego systemu.

Przygotowanie do pomiarów

Zanim przystąpisz do bezpośrednich badań, zwróć uwagę na bezpieczeństwo i odpowiednie wyposażenie stanowiska:

• Wyłącz komputer i odłącz zasilacz od sieci;
• Sprawdź, czy miernik jest w dobrym stanie technicznym i skalibrowany;
• Załóż rękawice i wyjmij biżuterię, aby uniknąć zwarć;
• Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie minimum 20 V;
• Zapewnij dobrą widoczność złączy i stabilne podparcie.

Wymiana standardowego przewodu zasilania na kabel z gniazdem see-through (tzw. tester) może ułatwić dostęp do złączy Molex, ATX i PCI-E. Alternatywnie można także użyć klipsów krokodylkowych i wyprowadzić żyły.

Technika pomiaru napięć zasilacza krok po kroku

1. Uruchomienie zasilacza

• Podłącz zasilacz do sieci i symuluj pracę komputera – mostkuj zielony przewód (PS_ON) z masą (czarny).
• Upewnij się, że wentylator zasilacza się uruchamia – to potwierdzenie, że układ jest aktywny.

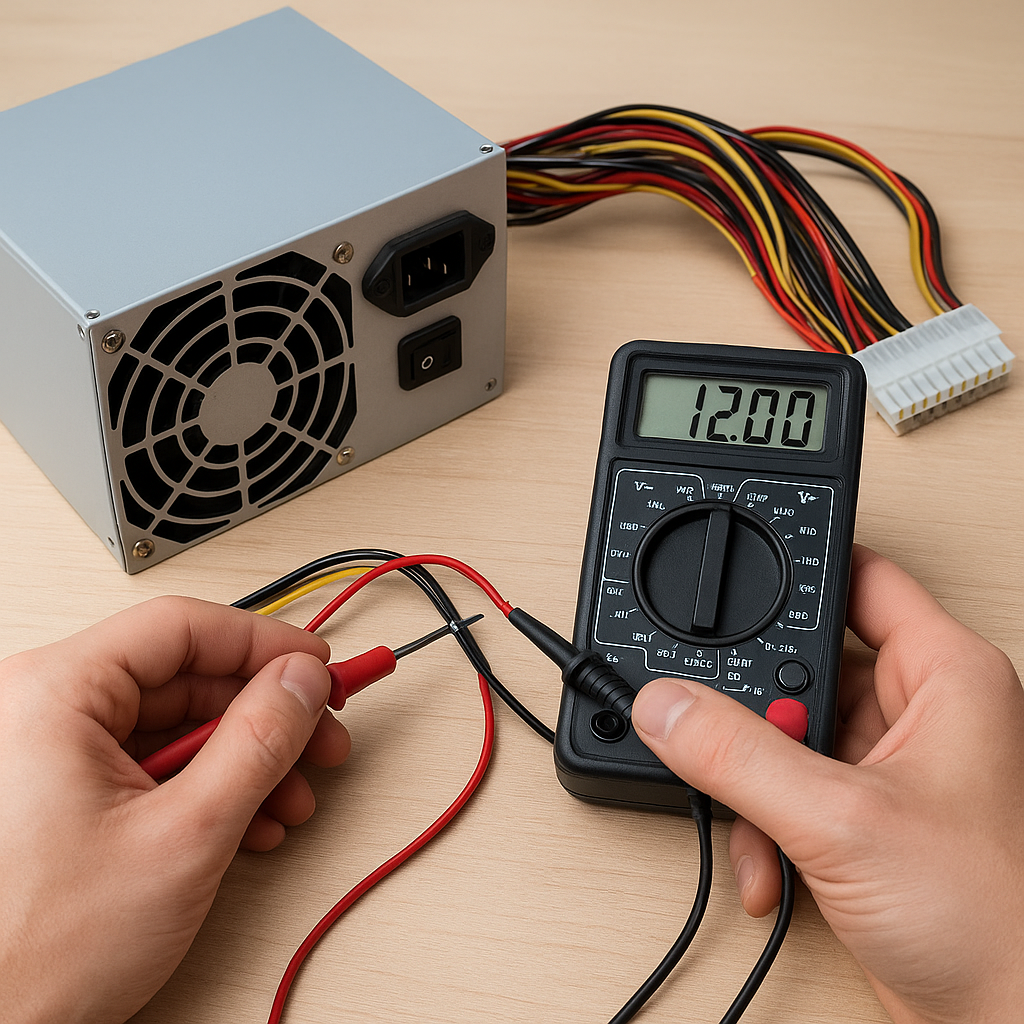

2. Pomiar linii +12V

• Przykładaj końcówkę czerwonego przewodu z miernika do pinu +12V (zazwyczaj żółty przewód).
• Czarny przewód miernika umieść na masie (dowolny czarny przewód zasilacza).
• Odczytaj wynik – powinien mieścić się w przedziale 11.4V do 12.6V. Różnice powyżej ±5% świadczą o problemach.

3. Pomiar linii +5V i +3.3V

• Analogicznie do linii +12V, zastosuj czerwony pomiar do przewodu +5V (czerwonego) oraz +3.3V (pomarańczowego).
• Sprawdź wartość: +5V powinna oscylować w granicach 4.75–5.25V, a +3.3V w granicach 3.14–3.47V.

4. Ocena napięć sprzężenia zwrotnego

• Niektóre zasilacze mają wyprowadzenia służące do pomiaru napięcia odniesienia (FB) – sprawdź dokumentację producenta.
• Niezgodności sygnalizują złe działanie układu regulacji i mogą wymagać wymiany kondensatorów lub układów scalonych.

Cały czas zadbaj o stabilne trzymanie końcówek pomiarowych by uniknąć zwarć i błędnych odczytów.

Interpretacja wyników i diagnozowanie problemów

Po zakończeniu pomiarów porównaj otrzymane wartości z danymi producenta. Możliwe usterek i ich objawy:

• Wysokie tętnienia – uszkodzone kondensatory elektrolityczne na wyjściu;
• Niskie napięcie +12V – przeciążenie, uszkodzenie transformatora lub MOSFET-ów;
• Spadki napięć po uruchomieniu komputera – problem z układem PFC lub niskim „zapasem” mocy;
• Brak napięcia +5VSB – uszkodzony obwód podtrzymywania.

W przypadku przekroczenia tolerancji kluczowe jest przeprowadzenie testów pod obciążeniem. Można użyć specjalnego rezystora obciążeniowego lub ponownie zainstalować zasilacz w komputerze, monitorując napięcia podczas pracy. Jeśli problemy się potwierdzą, rozważ:

• Wymianę zużytych kondensatorów;
• Sprawdzenie bezpieczników i dławików;
• Diagnostykę sekcji PFC i mostków prostowniczych;
• Wymianę całego zasilacza, jeśli koszty naprawy przewyższają wartość nowego sprzętu.

Bezpieczeństwo i rzetelność pomiaru są kluczem do prawidłowej diagnozy. Dzięki opanowaniu tej procedury każdy serwisant będzie mógł skutecznie ocenić stan zasilacza, co przełoży się na niezawodność i długotrwałą pracę całego komputera.
