W serwisie komputerów zrozumienie elementów elektroniki jest kluczowe, zwłaszcza gdy dochodzi do uszkodzeń w obszarze zasilania. MOSFET odgrywa tutaj jedną z najważniejszych ról, zapewniając stabilne napięcie i umożliwiając poprawne działanie całego systemu. W artykule przyjrzymy się budowie i zasadom działania tego układu oraz technikom diagnozy i naprawy usterek.

Budowa i zasada działania MOSFET

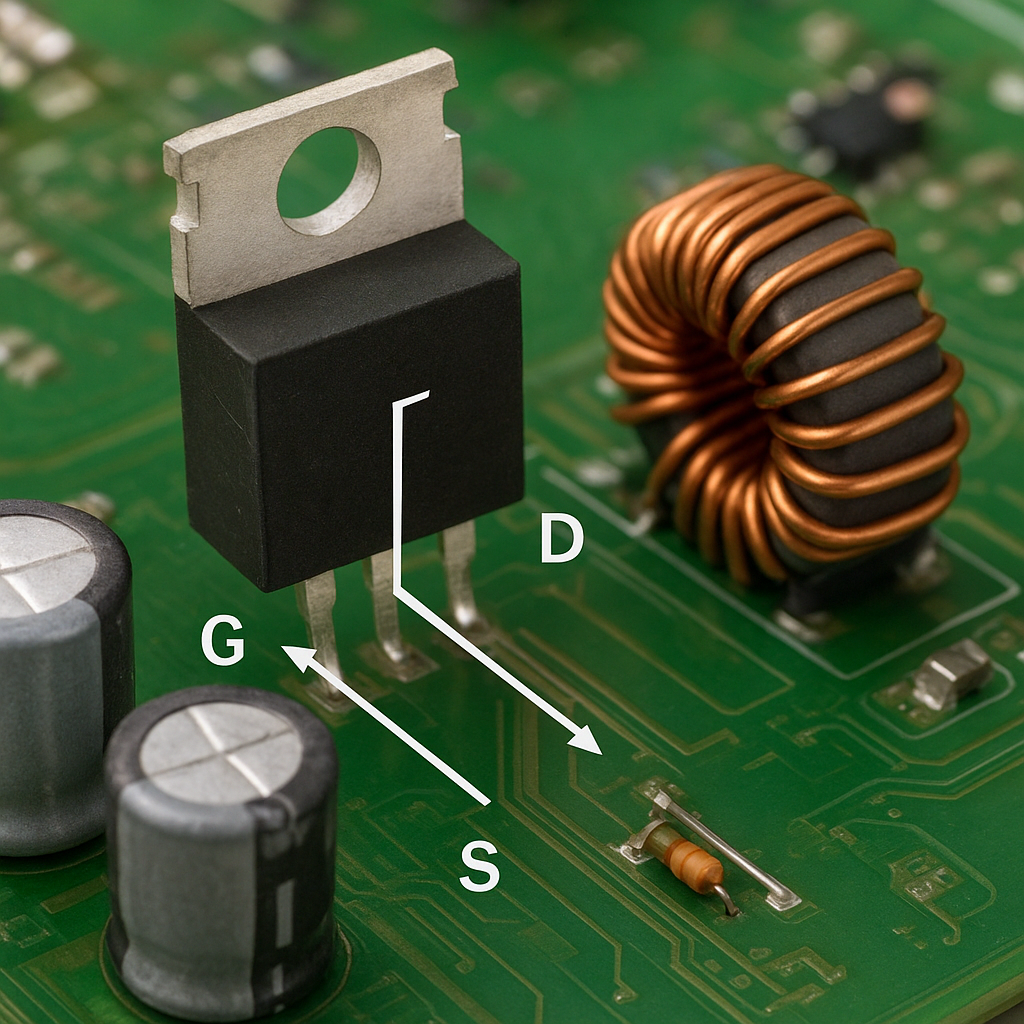

Na poziomie fizycznym MOSFET to specjalny rodzaj tranzystora, w którym kluczowe są trzy elektrody: źródło, dren i bramka. Aby lepiej zrozumieć, jak zachodzą procesy wewnątrz, warto przyjrzeć się podstawowym elementom:

• Źródło – punkt, z którego wypływają elektrony lub dziury.
• Dren – miejsce zbierania nośników ładunku.
• Bramka – elektroda sterująca przewodnością kanału pod płytką tlenkową.

Cała struktura jest osadzona na półprzewodnikowym podłożu. Między bramką a kanałem znajduje się cienka warstwa tlenku, która sprawia, że nie ma bezpośredniego kontaktu elektrycznego. Dzięki temu niewielka zmiana napięcie na bramce pozwala sterować znacznymi wartościami prądu od źródła do dren. Zjawisko to opiera się na polu elektrycznym, które modulując warstwę przewodzącą, reguluje przepływ ładunków.

Typy MOSFET-ów spotykane w komputerach

• Logic-level MOSFET – otwierane już przy niskim napięcie bramki (np. 2–4 V), powszechne w sekcjach zasilania płyt głównych.
• Standard MOSFET – wymaga wyższego napięcia sterującego (ok. 10–12 V), stosowany w kartach graficznych i zasilaczach.
• Tranzystory dualne – dwa układy MOSFET w jednej obudowie, godne uwagi przy projektowaniu kompaktowych modułów zasilania.

Znaczenie MOSFET w sekcji zasilania komputera

Sekcja zasilania na płyta główna stanowi kluczowy obszar, dostarczający stabilne napięcie dla CPU, pamięci RAM oraz innych podzespołów. Moduły VRM (Voltage Regulator Module) zawierają kilkanaście lub nawet kilkadziesiąt MOSFET-ów, ułożonych w układzie wielofazowym. Zalety takiego rozwiązania to:

• Lepsza równomierność dostarczanego prądu.
• Niższa temperatura pracy dzięki równomiernemu obciążaniu elementów.
• Wyższa wydajność energetyczna i stabilizacja napięcia.

Działanie wielofazowego VRM polega na sekwencyjnym załączaniu par tranzystorów MOSFET, co redukuje spadki napięć oraz minimalizuje zakłócenia. Typowy moduł VRM składa się z etapu dolnego (low side) i górnego (high side). Tranzystory high side otwierają drogę prądowi z głównego zasilacza, natomiast low side odprowadza nadmiar ładunku do masy. Sterownik VRM dba o synchroniczność przełączania.

Wpływ parametrów MOSFET na jakość zasilania

• Rds(on) – rezystancja przewodzenia: im niższa, tym mniejsze straty cieplne.
• Prąd drenu (Id) – maksymalny prąd, który może płynąć przez tranzystor.
• Przenikalność bramki – szybkość przełączania, wpływająca na generowanie zakłóceń EMI.
• Wytrzymałość napięciowa – odporność na przepięcia.

Dobór odpowiedniego modelu MOSFET wpływa bezpośrednio na żywotność komputera oraz możliwości podkręcania procesora. Za słabe tranzystory mogą ulegać przegrzaniu, powodując niestabilność systemu czy nawet trwałe uszkodzenie płyta główna.

Diagnoza i naprawa usterek MOSFET

Awaria MOSFET-a najczęściej objawia się brakiem zasilania określonej fazy VRM, wysoką temperaturą lub zwarciem. Poniżej przedstawiono kroki diagnostyczne oraz podstawowe techniki naprawy:

Identyfikacja uszkodzeń

• Wizualna kontrola obszaru VRM: pęknięcia stabilizacjatorów, spuchnięte cewki, osmolone ścieżki.
• Pomiary rezystancji pomiędzy elektrodami: źródło–dren, bramka–dren.
• Termowizja lub kamera termowizyjna: wykrywanie nadmiernego prądu cieplnego.
• Testy pod napięciem przy użyciu zasilacza laboratoryjnego z ograniczeniem prądu.

Techniki wymiany i naprawy

• Odpowiedni dobór zamiennika – zachowanie parametrów Rds(on), napięciowych i prądowych.
• Stosowanie topników i pasty lutowniczej odpornych na wysoką temperaturę.
• Profesjonalne stanowisko na gorące powietrze lub pistolet do lutowania.
• Czyszczenie pozostałości starej cyny i usuwanie uszkodzonych padów.
• Odtworzenie lub wzmocnienie ścieżki PCB przy pomocy drutu miedzianego w razie przerwania toru.

Precyzyjne ustawienie temperatury i przepływu powietrza w stacji lutowniczej minimalizuje ryzyko odspojenia ścieżek. Po wymianie tranzystorów warto przeprowadzić ponowny test VRM oraz kompleksowe sprawdzenie wszystkich faz pod obciążeniem, korzystając z oprogramowania monitorującego napięcia.
