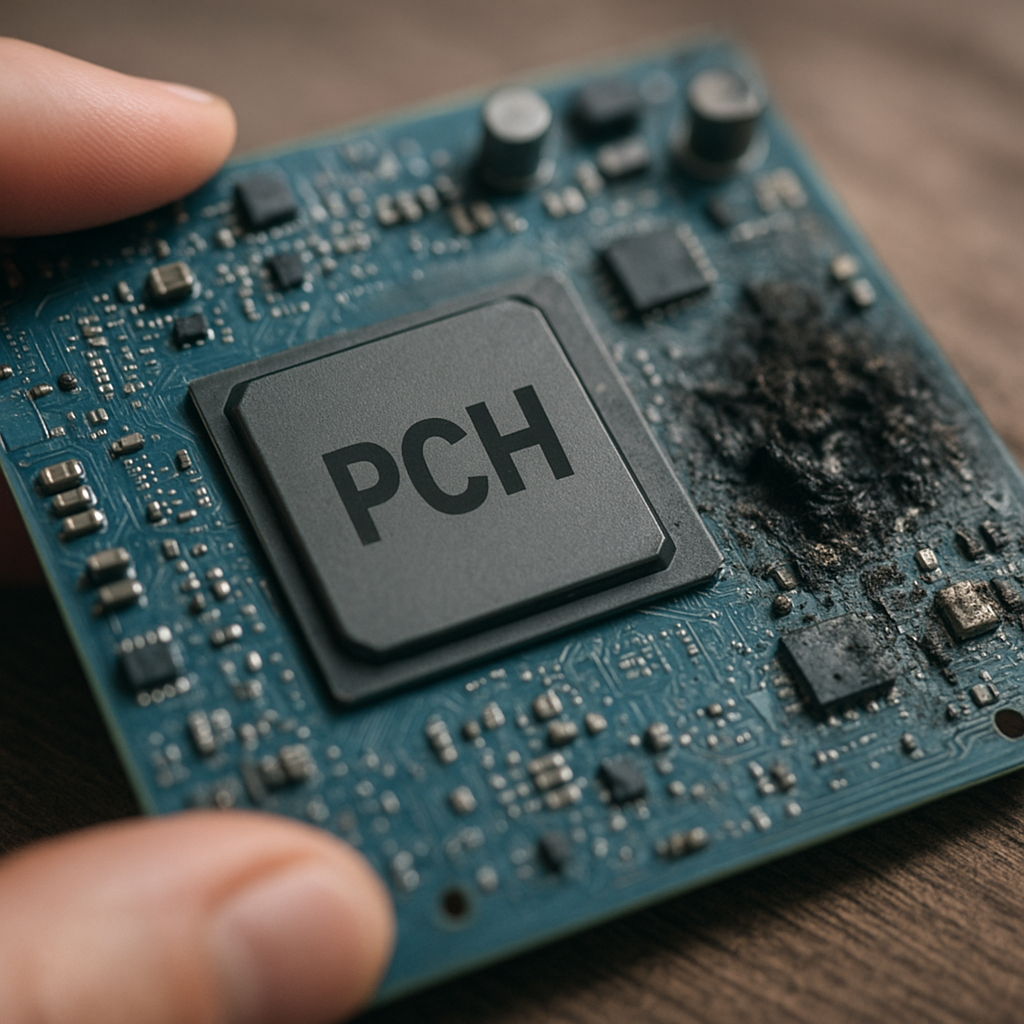

Jak działa układ PCH (Platform Controller Hub) i dlaczego często się psuje

Układ PCH (Platform Controller Hub) stanowi kluczowy element nowoczesnej płyty głównej, skupiając w sobie funkcje dawnych mostków północnego i południowego. To właśnie dzięki niemu możliwe jest zarządzanie szeregiem interfejsów takich jak USB, SATA czy PCIe, a także obsługa elementów pokroju audio, sieci czy magistrali systemowych. Mimo zaawansowania technologicznego, PCH bywa jedną z najbardziej awaryjnych części komputera, co wynika zarówno z czynników termicznych, jak i problemów związanych z zasilaniem czy montażem na płycie głównej.

Architektura i funkcje PCH

Współczesny chipset oparty na układzie PCH integruje w sobie zestaw kontrolerów odpowiedzialnych za komunikację między procesorem a urządzeniami peryferyjnymi. W uproszczeniu PCH można podzielić na kilka obszarów funkcjonalnych:

• Interfejsy USB: zarządzanie portami USB 2.0, 3.0, 3.1 czy nawet 3.2 oraz wsparcie dla trybów przesyłu narzuconych przez specyfikacje.
• SATA i NVMe: kontroler dysków twardych, umożliwiający podłączenie nośników w standardach SATA III, a w nowszych projektach – obsługę magistrali PCIe dla SSD NVMe.
• PCI Express: dostarczanie określonej liczby linii (lane’ów) PCIe, wykorzystywanych przez karty sieciowe, rozszerzeń czy zintegrowany kontroler graficzny w niektórych mobilnych układach.
• Audio i sieć: zintegrowane kodeki dźwiękowe, kontrolery LAN (Ethernet, czasem Wi-Fi) czy wsparcie dla magistrali SMBus i I²C.
• Sterowanie zasilaniem: moduły zarządzania energią, pozwalające na obniżanie poboru mocy w stanach uśpienia oraz kontrolę nad sekwencją włączania i wyłączania komponentów.
• Pamięć BIOS/UEFI: interfejs SPI do odczytu/zapisu firmware’u odpowiedzialnego za inicjalizację sprzętu.

Dzięki temu układ PCH zastąpił tradycyjny model z northbridge (odpowiedzialny za wydajną komunikację CPU–RAM–GPU) i southbridge (zajmujący się peryferiami). Integracja przynosi korzyści w postaci niższego zużycia energii, zmniejszenia kosztów produkcji i uproszczenia ścieżek sygnałowych na laminacie płyty głównej.

Przyczyny awarii PCH

Pomimo wysokiej niezawodności, PCH bywa newralgicznym punktem, w którym często dochodzi do uszkodzeń. Przyczyny awarii można podzielić na kilka głównych kategorii:

Przegrzewanie i uszkodzenia termiczne

Podczas intensywnego obciążenia, zwłaszcza w przypadku wymagających zastosowań multimedialnych lub gamingowych, układ PCH generuje znaczące ilości ciepła. Jeśli nie zostanie ono odpowiednio rozproszone za pomocą radiatorów czy pasty termoprzewodzącej, dochodzi do:

• Obniżenia parametrów pracy, objawiającego się niestabilnością systemu.
• Przebarwień i odkształceń laminatu w obrębie obudowy chipu.
• Delaminacji podłoża i mikropęknięć w układach scalonych.

Stąd niezwykle istotne jest dbanie o dobrą wentylację wnętrza obudowy oraz okresową konserwację układu chłodzenia.

Uszkodzenia mechaniczne i zwarcia

W procesie produkcji lub podczas transportu mogą powstać mikrouszkodzenia w ścieżkach obwodów drukowanych, co prowadzi do zwarć lub przerwania połączeń. Dodatkowo, nieodpowiednie odkręcanie śrub mocujących radiator czy przypadkowe uderzenia mechaniczne narażają PCH na nieodwracalne zniszczenia. Na poziomie warsztatowym diagnoza takich defektów często wymaga stosowania mikroskopu oraz pomiarów ciągłości ścieżek.

Problemy z zasilaniem

Zasilanie układu PCH realizowane jest przez dedykowane regulatory na płycie głównej. Niestabilne napięcia, przepięcia czy skoki prądowe mogą prowadzić do uszkodzeń wewnętrznych kondensatorów, filtrów EMI czy samego układu. Symptomami takiej awarii bywają:

• Brak reakcji na przycisk Power.
• Losowe restarty w trybie POST.
• Uszkodzenia portów peryferyjnych (np. nieaktywne złącza USB).

Właściwe zabezpieczenia przeciwprzepięciowe i stabilne zasilanie są więc kluczowe dla długowieczności PCH.

Metody diagnozowania i naprawy

Skuteczna diagnostyka awarii PCH wymaga połączenia sprawdzonych technik sprzętowych i programowych. Poniżej opisane są kroki, jakie wykonuje się podczas serwisowania:

Testy wizualne i pomiary

Podstawowym etapem jest oględziny płytki pod kątem pęknięć, korozji czy przypaleń. Następnie mierzy się napięcia na pinach zasilających chip za pomocą oscyloskopu lub miernika cyfrowego. Ważne jest także sprawdzenie kondensatorów elektrolitycznych i filtrów ceramicznych w obwodach zasilania.

Programowe metody testowania

Po restarcie komputer powinien przejść procedurę POST. W przypadku zatrzymania rozruchu na etapie wykrywania urządzeń SATA czy USB, można przypuszczać awarię PCH. Użycie specjalistycznego oprogramowania diagnostycznego pozwala odczytać kody błędów BIOS/UEFI i zweryfikować poprawność inicjalizacji magistrali PCIe czy magistrali pamięci SPI.

Serwisowa regeneracja i wymiana

W wielu wypadkach uszkodzenia termiczne czy mechaniczne wymagają całkowitej wymiany układu PCH. Proces ten obejmuje:

• Odtłuszczenie i przygotowanie pola lutowniczego.
• Usunięcie starego układu przy użyciu stacji na gorące powietrze.
• Precyzyjne nałożenie pasty lutowniczej i montaż nowego chipu.
• Testy funkcjonalne wszystkich portów i magistral.

Takie naprawy wymagają doświadczenia w lutowaniu BGA oraz dostępu do zapasowych komponentów oryginalnych lub wysokiej jakości zamienników.

Zapobieganie awariom PCH

Aby zminimalizować ryzyko uszkodzeń, warto zwrócić uwagę na kilka kluczowych elementów:

• Utrzymywanie wnętrza obudowy w czystości i zapewnienie odpowiedniej cyrkulacji powietrza.
• Stosowanie stabilnych zasilaczy wyposażonych w zabezpieczenia przeciwprzepięciowe.
• Regularne aktualizacje BIOS/UEFI, poprawiające algorytmy zarządzania energią i kompatybilność z nowymi urządzeniami.
• Unikanie nadmiernego obciążania portów poprzez podłączanie dużej liczby urządzeń peryferyjnych jednocześnie.

Dbałość o te detale znacznie wydłuża żywotność PCH i całego komputera, minimalizując ryzyko kosztownych napraw.
