W przypadku awarii komputera jednym z najpoważniejszych problemów może być zwarcie na płycie głównej. Skutki takiego uszkodzenia obejmują niestabilność systemu, niespodziewane restartowanie, a nawet całkowity brak reakcji sprzętu na przycisk zasilania. Poniższy przewodnik przedstawi metody identyfikacji zwarć, bezpieczne techniki diagnostyczne oraz niezbędne narzędzia, które pozwolą na szybką lokalizację defektu i plan naprawczy.

Przyczyny i rodzaje zwarć na płycie głównej

Zrozumienie źródeł problemu ułatwia jego szybkie wykrycie. Zwarcie to nieprawidłowe połączenie dwóch lub więcej punktów układu elektrycznego, które w normalnych warunkach są odseparowane. W kontekście płyty głównej możemy wyróżnić:

• Mechaniczne uszkodzenia: pęknięcia laminatu, uszkodzone ścieżki lub przelotki.
• Krótkie spięcia spowodowane przewodami, metalowymi opiłkami czy rdzą.
• Zwarcia termiczne, powstające w wyniku przegrzewania elementów takich jak kondensatory czy regulatory napięć.
• Defekty produkcyjne – błędy w procesie lutowania czy uszkodzone komponenty od samego początku.

Mechaniczne uszkodzenia i korozja

Odłamki metalu, wilgoć czy nagromadzony kurz mogą działać jak mostki elektryczne między ścieżkami. Widoczne plamy korozji wokół gniazd pamięci lub slotów PCI to sygnał ostrzegawczy.

Problemy termiczne

Przegrzewające się kondensatory często tracą szczelność, co prowadzi do wycieku elektrolitu i zwarć. System chłodzenia procesora i sekcji zasilania pełni kluczową rolę w prewencji takich usterek.

Wstępna diagnostyka: obserwacja i testy zasilania

Przed sięgnięciem po zaawansowane narzędzia warto przeprowadzić proste testy, by potwierdzić, że przyczyną nie jest jedynie zasilacz czy wadliwe podzespoły peryferyjne.

Test zasilacza i połączeń

• Sprawdź wyjściowe napięcia zasilacza za pomocą multimetru w funkcji DC. Prawidłowe wartości na liniach +12V, +5V i +3,3V to podstawa.
• Zdejmij wszystkie karty rozszerzeń i pamięci RAM, a następnie uruchom komputer. Czy BIOS wykonuje sygnały dźwiękowe lub LED-y statusu zasilania?
• Jeśli po odłączeniu peryferiów system nadal nie reaguje, najpewniej wada leży na płycie głównej.

Inspekcja wizualna pod lupą

Użyj lupy lub mikroskopu inspekcyjnego, by skontrolować ścieżki i kondensatory. Zwróć uwagę na:

• Spuchnięte lub wyciekające kondensatory.
• Przebarwienia laminatu świadczące o przegrzaniu.
• Ślady spawów, luźne przelotki czy odpryski lutowia łączące przypadkowe punkty obwodu.

Zaawansowane metody lokalizacji zwarcia

Gdy podstawowe testy zawiodą, warto sięgnąć po specjalistyczne narzędzia i metody. Zachowaj szczególną ostrożność przy pracy z zasilonym urządzeniem – ryzyko porażenia i uszkodzenia komponentów jest duże.

Multimetr w funkcji pomiaru rezystancji

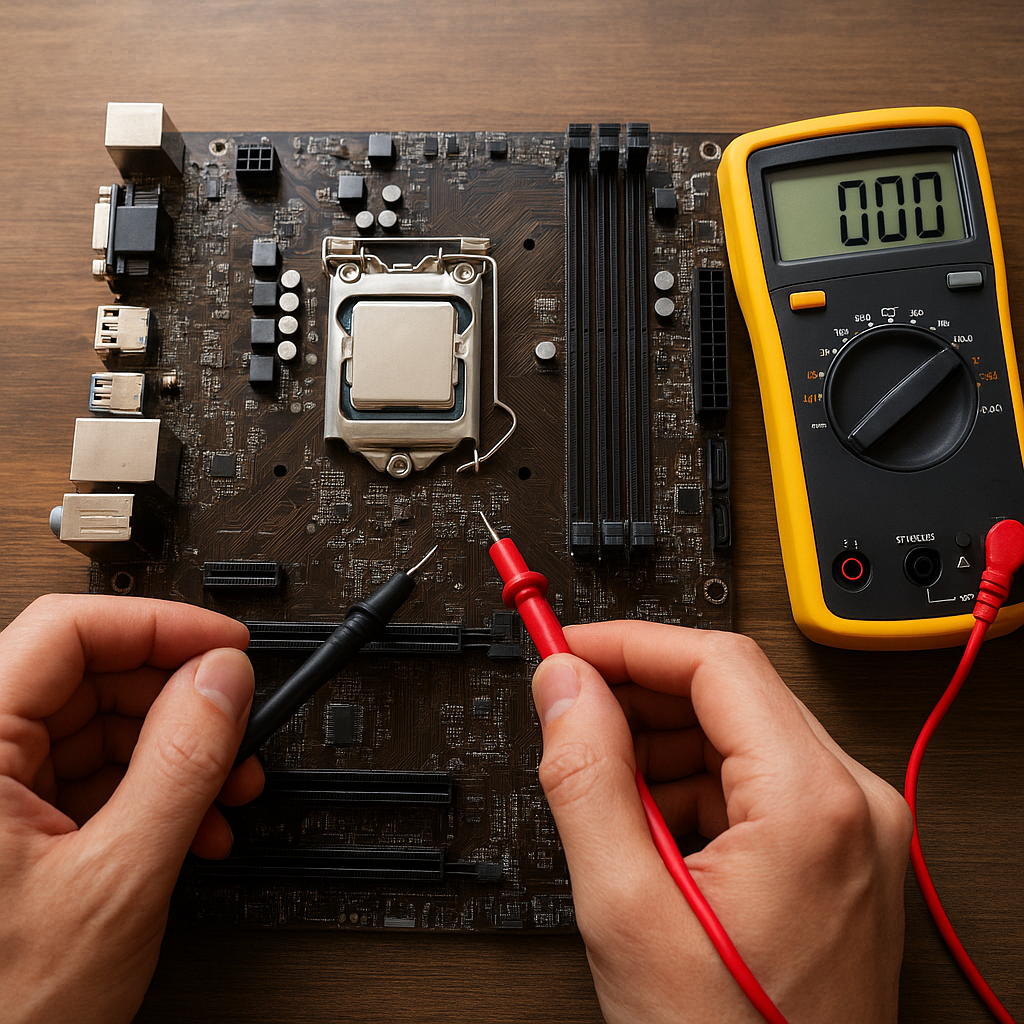

W trybie pomiaru ciągłości lub rezystancji krótko zbadaj obwody zasilające. Zwarcie będzie objawiać się bardzo niską rezystancją (bliską zeru) między masą (GND) a odpowiednimi liniami zasilania 3.3V, 5V lub 12V.

Oscyloskop i śledzenie przebiegów

Oscyloskop pozwala zwizualizować zakłócenia i przeskoki napięć w czasie rzeczywistym. Podłącz sondy do punktów zasilających i obserwuj stabilność sygnału. Krótkotrwałe spadki napięcia lub skoki mogą świadczyć o zwarciu dynamicznym, pojawiającym się tylko pod obciążeniem.

Próba wyizolowania obszaru usterki

• Odłącz kolejno sekcje zasilania: mostek południowy, północny, sloty PCI-E. Sprawdzaj, po którym odcięciu zwarcie znika.
• Wykorzystaj metodę „podgrzewania” – delikatnie ogrzewaj lutowane obszary opalarką o niskiej temperaturze. Zmiana stanu zwarcia może wskazać uszkodzony element lub pękniętą przelotkę.

Naprawa i zapobieganie przyszłym zwarciom

Po wykryciu miejsca zwarcia należy podjąć działania naprawcze, a następnie zabezpieczyć płytę główną, by uniknąć powtórnych awarii.

Naprawa uszkodzonych ścieżek i przelotek

• Czyść zabrudzone obszary izopropanolem, by usunąć resztki korozji.
• Odtwórz przerwane ścieżki za pomocą przewodzącego tuszu lub cienkiego przewodu miedzianego i punktowego lutowania.
• Wymień uszkodzone kondensatory na nowe, o takich samych parametrach lub lepszych tolerancjach temperaturowych.

Lutowanie i kontrola jakości

Prawidłowe lutowanie zapewnia niezakłócony przepływ prądu. Zwróć uwagę na zwilżenie styków i wyeliminowanie mostków lutowniczych. Po zakończeniu prac wykonaj ponowny pomiar rezystancji oraz testy obciążeniowe przed pełnym montażem obudowy.

Profilaktyka i konserwacja

• Regularnie czyść wnętrze obudowy z kurzu, dbając o drożność wentylatorów.
• Stosuj jakościowe pasty termoprzewodzące i wymieniaj je co kilka lat.
• Zabezpieczaj płytę przed wilgocią i skrajnymi temperaturami.
• W razie potrzeby używaj listw przeciwprzepięciowych i zasilaczy z funkcją aktywnej ochrony napięciowej.
