Diagnostyka płyt głównych – jak rozpoznać uszkodzenie sekcji zasilania

Skuteczna naprawa komputerów wymaga dokładnej analizy płyty głównej, a w szczególności jej kluczowej części, jaką jest sekcja zasilania. To właśnie od niej zależy prawidłowe dostarczanie napięcia do procesora, modułów pamięci i innych komponentów. Właściwa diagnostyka pozwala wykryć usterki zanim dojdzie do trwałego uszkodzenia droższych elementów. W poniższym artykule omówimy objawy wskazujące na uszkodzenie sekcji zasilania, niezbędne narzędzia, metody pomiarowe oraz najczęstsze przyczyny awarii wraz ze sposobami naprawy.

Typowe objawy uszkodzenia sekcji zasilania

Awaria sekcji zasilania często przebiega z charakterystycznymi symptomami, które można zaobserwować już podczas uruchamiania komputera. Do najczęściej spotykanych należą:

• Błędy POST lub brak sygnału na monitorze – mimo prawidłowego włączenia zasilania, system nie przechodzi testu inicjalizacji.
• Losowe restarty i wyłączanie się maszyny pod obciążeniem – wskazują na niestabilne napięcia.
• Nadmierne nagrzewanie się sekcji zasilania – ciepłe lub gorące radiatory MOSFET-ów.
• Typowe odgłosy lub zapach spalenizny – mogą świadczyć o przepaleniu elementów takich jak dławiki czy kondensatory.
• Zanik lub duże wahania zasilania portów USB i gniazd audio.

Pojawienie się tych objawów to sygnał do przeprowadzenia szczegółowej inspekcji oraz pomiarów przy użyciu odpowiednich narzędzi.

Niezbędne narzędzia i przygotowanie do pracy

Przed przystąpieniem do diagnostyki należy upewnić się, że mamy pod ręką zestaw podstawowych narzędzi serwisowych:

• Multimetr cyfrowy – do pomiaru napięcia, oporności i ciągłości obwodów.
• Oscyloskop – pozwala ocenić kształt przebiegów zasilających, co jest kluczowe przy badaniu stabilności linii 12V, 5V i 3.3V.
• Mikroskop lub lupa warsztatowa – niezbędna do oceny stanu kondensatorów, śladów spalenizny i mikropęknięć ścieżek.
• Stacja lutownicza z gorącym powietrzem – ułatwia wymianę układów scalonych i elementów SMD.
• Termopara lub pirometr – do kontroli temperatury na elementach mocy.
• Tester pojemności kondensatorów i rezystancji izolacji.

Warto również przygotować dokumentację techniczną płyty głównej, aby móc szybko zidentyfikować układy VRM, kontrolery PWM i ich parametry.

Metody diagnostyczne krok po kroku

Inspekcja wizualna

Pierwszym etapem jest staranna ocena wzrokowa. Należy zwrócić uwagę na:

• Spuchnięte lub wycieki z kondensatorów elektrolitycznych.
• Ślady nadpaleń wokół MOSFET-ów i dławików.
• Przerwane lub przebarwione ścieżki PCB.
• Uszkodzone mostki, bezpieczniki SMD lub druty łączące sekcję zasilania.

Wszelkie nieprawidłowości należy sfotografować jako dokumentację przed dalszymi pracami naprawczymi.

Pomiar napięć na złączach

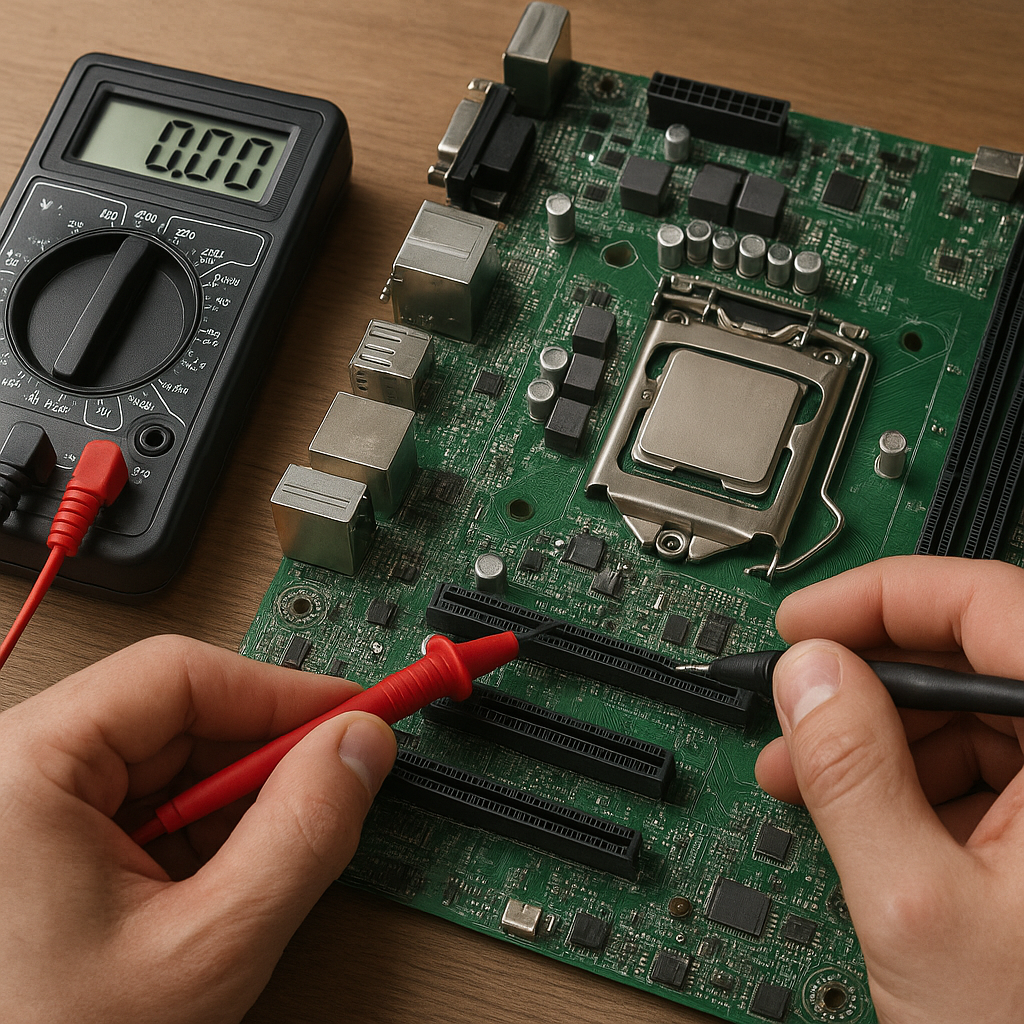

Włączając komputer, dokonujemy pomiaru podstawowych linii zasilania na złączu ATX:

• 12V – żółty przewód.
• 5V – czerwony przewód.
• 3.3V – pomarańczowy przewód.
• Ground – czarny przewód (masa).

Multimetr powinien wskazywać wartości w granicach tolerancji ±5%. Większe odchyłki sugerują uszkodzenie elementów konwersji napięcia lub kontrolera PWM.

Test obciążeniowy i oscyloskop

Aby sprawdzić stabilność sekcji zasilania, warto podłączyć obciążenie symulujące pracę CPU lub GPU. Obserwując przebiegi na liniach zasilających za pomocą oscyloskopu, zwróć uwagę na:

• Skoki napięcia (tzw. overshoot) podczas gwałtownego wzrostu obciążenia.
• Tłumienie zakłóceń wysokoczęstotliwościowych.
• Regularność impulsowej pracy konwerterów DC-DC.

Niższa jakość filtracji lub zbyt duży ESR w kondensatorach może wywoływać niestabilne wahania.

Sprawdzanie kondensatorów i tranzystorów MOSFET

Z użyciem testera pojemności i omomierza można zweryfikować stan kondensatorów elektrolitycznych. Nadmiernie wysoka rezystancja wewnętrzna świadczy o zużyciu lub uszkodzeniu. MOSFET-y poddaje się testom bramki i dren-źródło, mierząc rezystancję w stanie zamkniętym i otwartym. Zwarcie lub otwarty obwód to wyraźny sygnał uszkodzenia.

Najczęstsze usterki i sposoby naprawy

Po zidentyfikowaniu uszkodzonych komponentów można przejść do ich wymiany lub naprawy:

• Wymiana spuchniętych kondensatorów na wysokiej klasy, niskoparagrafowe modele.
• Regeneracja ścieżek zasilających przy użyciu drutu miedzianego i lutownicy.
• Zamiana uszkodzonych MOSFET-ów na modele o zbliżonych parametrach, pamiętając o odpowiednim rozstawie nóżek.
• Wymiana kontrolera PWM i mostków prostowniczych, jeśli testy wykażą ich awarię.
• Montaż dodatkowych filtrów LC dla podniesienia odporności na zakłócenia.

Po dokonaniu naprawy zawsze warto przeprowadzić ponowną całościową diagnostykę, aby upewnić się, że wszystkie parametry sekcji zasilania mieszczą się w akceptowalnych granicach.
