Wymiana uszkodzonych kondensatorów elektrolitycznych na płycie głównej to jedna z kluczowych procedur w serwisie sprzętu komputerowego. Proces ten wymaga odpowiedniego przygotowania, znajomości narzędzi oraz precyzyjnego wykonywania kolejnych kroków. W tym artykule omówimy wszystkie etapy – od identyfikacji awarii po testowanie płyty po zakończonym serwisie.

Przygotowanie do wymiany kondensatorów

Zanim przystąpisz do pracy, upewnij się, że masz odpowiednie warunki oraz narzędzia. Dzięki solidnemu przygotowaniu zminimalizujesz ryzyko uszkodzenia płyty głównej i zwiększysz szansę na długotrwałą naprawę.

• Lutownica z regulacją mocy (20–40 W) – kluczowy element każdego zestawu serwisowego.
• Odsysacz cyny lub plecionka odsysająca – niezbędny do usunięcia starej lutowiny.
• Zestaw fizycznych narzędzi: śrubokręty, pincety, szczypce precyzyjne.
• Stojak na płytę główną lub antypoślizgowa mata – stabilne podłoże.
• Zestaw nowych kondensatorów elektrolitycznych o właściwych parametrach.
• Opaski antystatyczne lub mata ESD – ochrona przed elektrostatycznymi wyładowaniami.
• Środki czyszczące: alkohol izopropylowy, szczoteczki do usuwania resztek cyny i topnika.

Przed rozpoczęciem pracy odłącz komputer od zasilania, wyjmij baterię CMOS i odczekaj kilka minut, by rozładować ewentualne napięcia na kondensatorach.

Identyfikacja i diagnostyka uszkodzeń

Warto przeprowadzić dokładną diagnostykę płyty głównej, aby upewnić się, że wymiana kondensatorów jest konieczna. Najczęstsze objawy zużycia to:

• Wypukłe lub wybrzuszone wieczka kondensatorów.
• Ślady wycieku elektrolitu na laminacie.
• Niestałe działanie komputera, nagłe restarty, zawieszenia.
• Problemy z uruchamianiem lub nieregularne napięcia na sekcjach zasilania.

Sprawdź każdy kondensator o podejrzanym wyglądzie. Zmierz napięcia przy użyciu multimetru z sondami igłowymi i zwróć uwagę na odchyłki od wartości nominalnych.

Proces demontażu uszkodzonych kondensatorów

Usuwanie starych kondensatorów wymaga zachowania ostrożności, aby nie uszkodzić ścieżek i otworów montażowych na laminacie.

Kroki postępowania

• Rozgrzej lutownicę do optymalnej temperatury (ok. 320–350 °C). Zbyt niska moc utrudni topienie cyny, a zbyt wysoka może odspoić ścieżki.
• Nałóż odrobinkę kalafonii lub topnika, aby ułatwić przepływ cyny i chronić laminat przed utlenianiem.
• Przyłóż grot lutownicy do punktu lutowniczego i jednocześnie użyj odsysacza cyny lub plecionki, by zebrać stopioną lutowinę.
• Po usunięciu nadmiaru cyny delikatnie wyjmij kondensator za pomocą pincety. Uważaj, by nie szarpać płyty – każde nadmierne naprężenie może prowadzić do mikropęknięć ścieżek.
• Oczyść otwory montażowe z pozostałości topnika i cyny, używając wacika nasączonego alkoholem izopropylowym.

Jeśli kondensator jest mocno przylutowany po wewnętrznej stronie, możesz lekko odkształcić jego nóżki, by ułatwić wyciągnięcie.

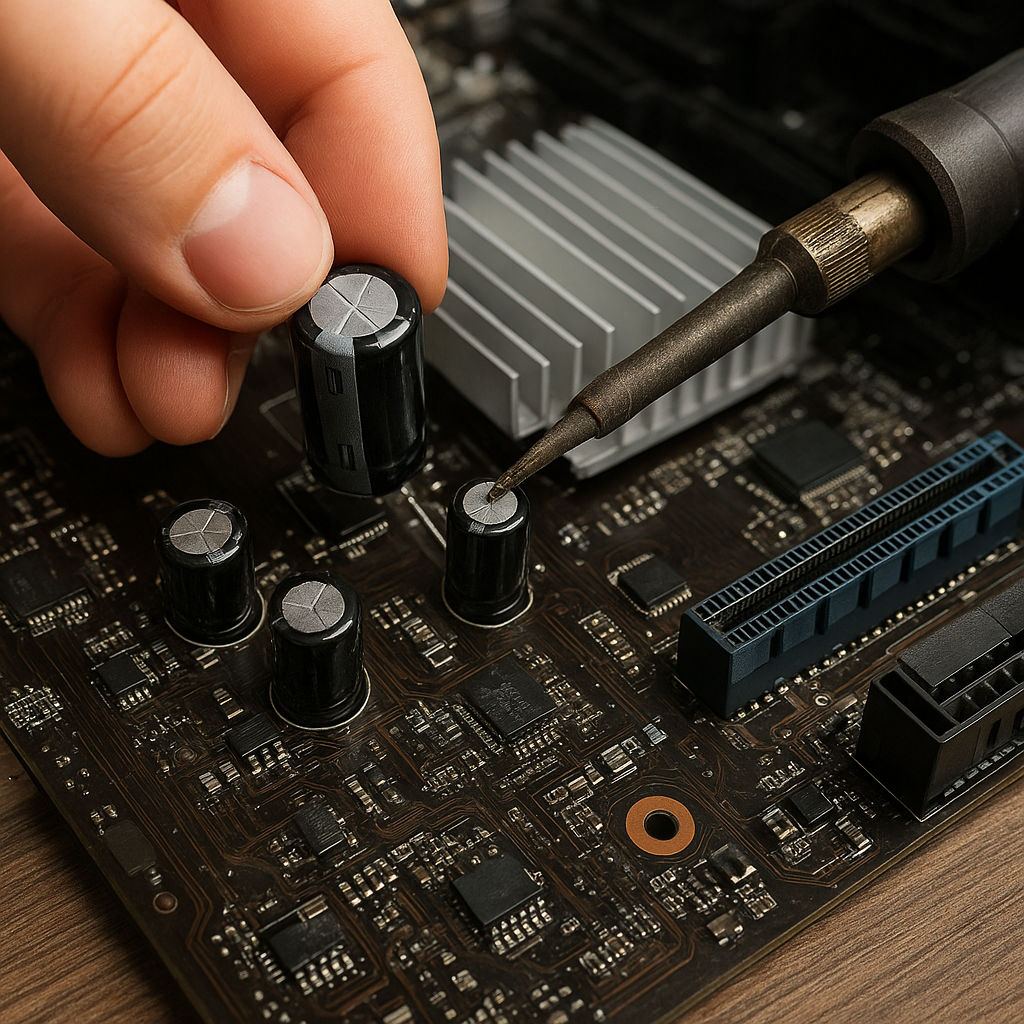

Instalacja nowych kondensatorów

Wymiana kondensatorów to nie tylko włożenie nowych elementów, lecz także zadbanie o odpowiednią ich specyfikację oraz poprawne lutowanie.

Dobór nowych kondensatorów

• Nominalna pojemność (µF) i napięcie robocze (V) – identyczne lub wyższe niż oryginał.
• Współczynnik ESR – im niższy, tym lepsza trwałość i stabilność filtracji sygnału.
• Kondensatory o niskiej temperaturze pracy (rabatywny parametr temperaturowy) do sekcji zasilania CPU i VRM.

Technika lutowania

• Upewnij się o prawidłowej polaryzacji kondensatora – oznaczenia na obudowie muszą odpowiadać biegunom na płycie.
• Włóż kondensator w otwory tak, aby nie stykał się z sąsiednimi elementami.
• Rozgrzej grot lutownicy, nałóż topnik, a następnie nanieś niewielką ilość cyny na styki.
• Zachowaj odpowiednią ilość cyny – zbyt duża może spowodować zwarcie, zbyt mała – słabe połączenie mechanicznolelec.
• Sprawdź spoje wizualnie: powinny być gładkie, lśniące, równomiernie przylegające do wyprowadzeń kondensatora i ścieżki.

Testowanie i weryfikacja działania

Po zakończeniu lutowania warto przeprowadzić testy, by potwierdzić, że naprawa przyniosła oczekiwany efekt:

• Sprawdź przy pomocy multimetru napięcia zasilające sekcje CPU, chipsetu, pamięci RAM.
• Włącz komputer i obserwuj, czy BIOS nie sygnalizuje błędów na ekranie POST.
• Uruchom programy obciążające komponenty (benchmarki, testy stabilności), by zweryfikować poprawne działanie sekcji zasilania.

Dzięki odpowiedniej precyzji i dokładnej weryfikacji zyskasz pewność, że płyta główna będzie działać stabilnie przez długi czas.

Najczęstsze błędy i praktyczne porady

Poniżej zebraliśmy listę typowych pomyłek oraz wskazówek, które pomogą uniknąć problemów podczas wymiany kondensatorów.

• Nieodpowiednia temperatura lutownicy – kontroluj moc, by nie przegrzać laminatu.
• Brak odsysania starej cyny – utrudnia precyzyjne osadzenie nowych elementów.
• Nieczyste styk i – zawsze odtłuszczaj i usuwaj topnik po lutowaniu.
• Nieprawidłowa polaryzacja – konsekwencje to zwarcia lub uszkodzenie kondensatorów.
• Zbyt szybkie chłodzenie – po lutowaniu odczekaj chwilę, by spoiwo osiągnęło pełną wytrzymałość.
• Brak zabezpieczenia ESD – może doprowadzić do trwałego uszkodzenia układów scalonych.

Wprowadzenie tych zasad w życie znacząco zwiększy sukces naprawy i minimalizuje ryzyko powtórnej awarii.
